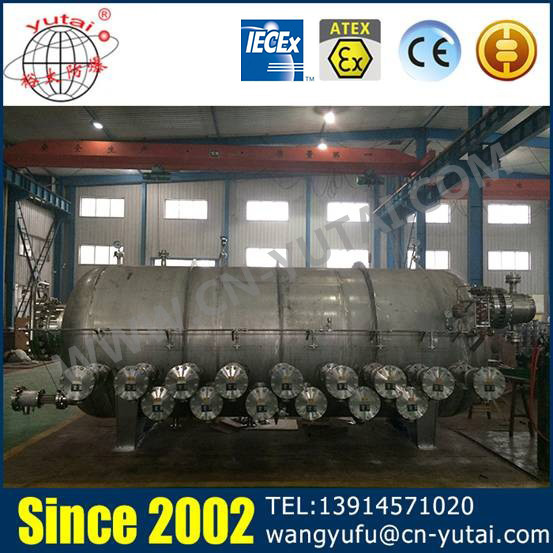

乙烯电加热气化炉

生产标准：国标GB3836.1~3-2010；JB/T2379-93；气化介质：乙烯；气化介质量（管程）：工况一：500x1.1kg/hr；工况二：2250x1.1kg/hr；传热介质（壳程）：甲醇；壳程工作温度 ：65℃；壳程设计温度 ：-105℃/155℃；壳程工作压力 ：105.635KPa(A)；壳程设计压力：1500KPa(G)；容器类别（壳程）：II类；管程进出口工作温度：-102.01℃（进）/40℃（出）；管程设计温度：-104℃/65℃；管程工作压力（max.)：6.2MPa(G)；管程设计压力：7.1MPa(G)；容器分类（管程）：II类；换热面积：45m²；电加热器供电电源：AC380V 50HZ 3Φ；设备总功率：375KW+25KW（备用）；每个加热器管束功率为25KW；电加热器接线箱防护等级：IP55；电加热器接线箱防爆等级：ExdIIBT4； 乙烯电加热气化器为间接加热形式，卧式结构，主要由气化器壳体，换热器和电加热器管束三部分组成，集加热换热为一体的****设备。乙烯电加热气化器通过16个电加热器管束对壳体内的甲醇进行加热，换热器换热管内走乙烯介质，16个电加热器管束在气化器壳体下部将甲醇加热，使之气化，热量往壳体顶部走，甲醇气体在接触换热管内介质乙烯后，冷热相遇，变成冷凝水又回到气化器壳体底部，加热器管束再进行加热，如此反复，既不消耗甲醇，又将换热器盘管内的乙烯加热至所需温度。此乙烯气化器主要用于间接加热易燃易爆介质和高压介质，它具有换热效率高，传热快，性能稳定，节约成本，占用空间少，安全可靠等优点。
